Choisir ses panneaux solaires
Rigides ou flexibles, petits ou gros, sur le toit ou au sol : voici comment choisir tes panneaux, et un outil pour trouver le bon angle selon ton endroit et la saison.
Outil : Quel angle pour tes panneaux ?Les sortes de panneaux

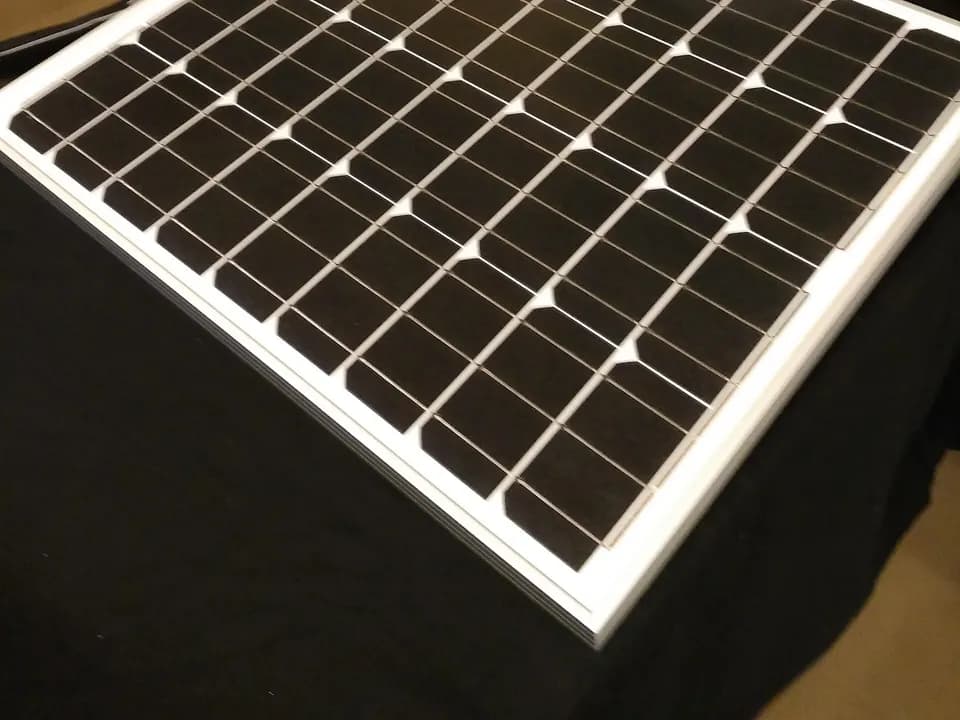

Petit panneau « 12 V » (100 à 200 W)
- Pour :
- une roulotte, un van, un cabanon, un petit camp.
- Le bon côté :
- Léger, facile à poser. Sa tension (environ 18 V en marche) recharge une batterie 12 V même avec un petit contrôleur PWM.
- Attention :
- Plus cher au watt que les gros. Pour plus de 400 W, les gros panneaux reviennent moins cher.

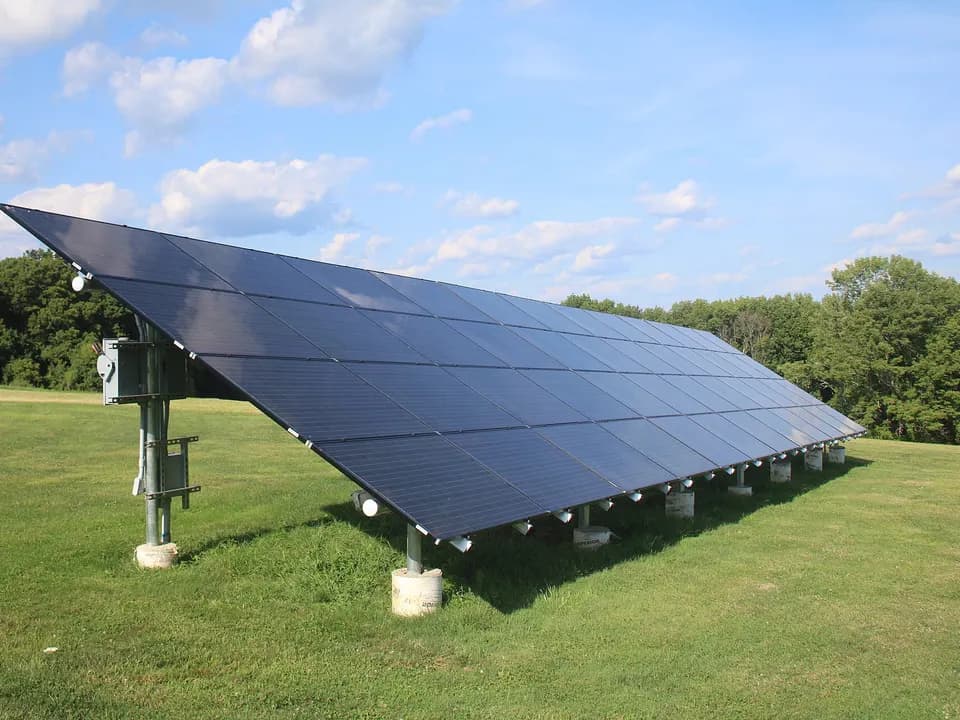

Gros panneau de maison (400 à 550 W)
- Pour :
- un chalet, une maison, un support au sol.
- Le bon côté :
- Le moins cher au watt, et une garantie de puissance de 25 ans ou plus.
- Attention :
- Grand (environ 1 m × 2 m) et lourd (20 à 30 kg). Sa tension (30 à 45 V) demande un contrôleur MPPT.

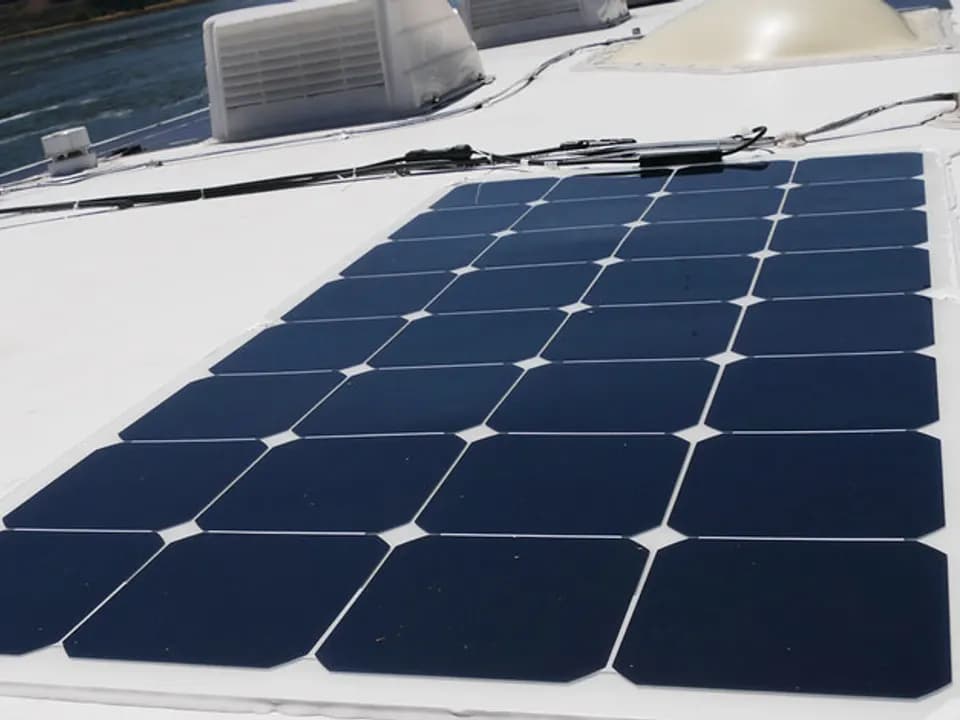

Panneau flexible
- Pour :
- un toit courbe de VR, de van ou de bateau, là où le poids compte.
- Le bon côté :
- Mince et très léger, il se colle presque partout.
- Attention :
- Collé à plat sans air dessous, il chauffe, produit moins et vieillit plus vite. Il dure moins longtemps qu'un rigide.

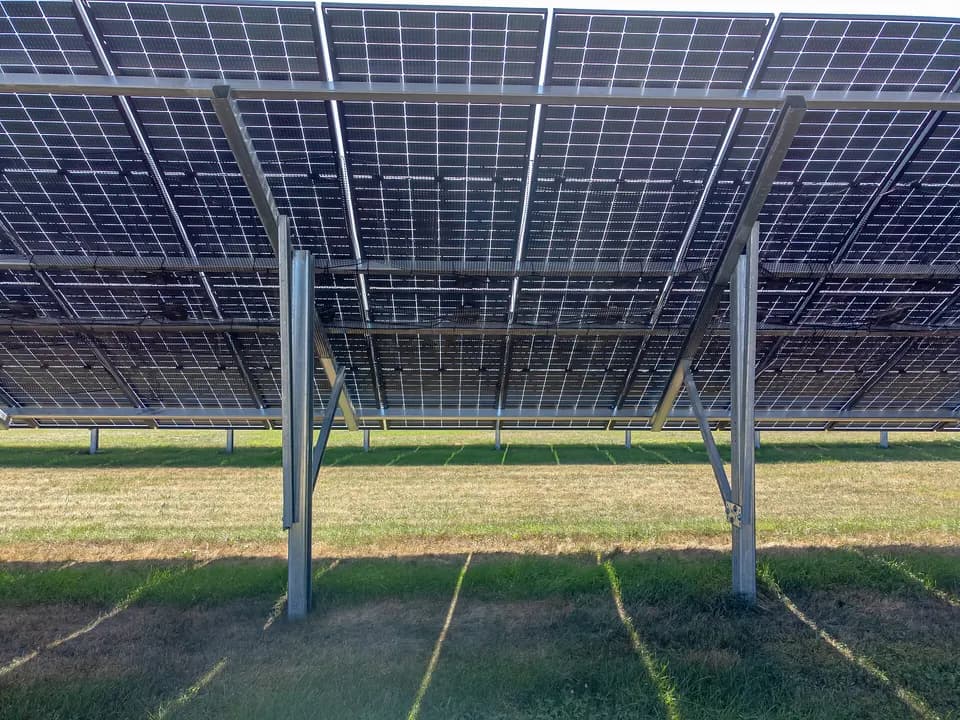

Panneau biface
- Pour :
- un support au sol, au-dessus de la neige, d'un gravier ou d'un sol pâle.
- Le bon côté :
- Il capte aussi la lumière qui rebondit par en dessous : quelques pour cent de plus, souvent davantage l'hiver dans la neige.
- Attention :
- Sur un toit ou collé à plat, le dessous ne voit rien : il ne vaut pas plus qu'un panneau ordinaire.
Photo : Grendelkhan, CC BY-SA 4.0 (recadrée) · Photo : RVWithTito, CC BY 2.0 (recadrée)
Où les installer
Sur le toit
Simple et à l'abri, mais l'angle est celui du toit, et la neige s'y accumule l'hiver.
Au sol, sur un support
On choisit l'angle et l'orientation, on déneige facilement, et l'air circule dessous. Le meilleur choix pour l'hiver.
À plat sur une roulotte
Pratique en été. L'hiver, avec le soleil bas et la neige, la production tombe beaucoup : un support inclinable aide.
Au mur
À la verticale, la neige ne tient pas et le soleil bas de l'hiver arrive presque de face. Faible l'été.
Quel angle pour tes panneaux ?
Cherche ton adresse ou touche la carte à ton endroit, puis choisis la saison qui compte le plus pour toi.
Cherche ton adresse, ou touche la carte à ton endroit.
en degrés ; négative au sud de l'équateur
Exemple pour Montréal (45,5°). Place ton endroit sur la carte pour avoir le tien.
38°
Incline tes panneaux à environ 38° par rapport au sol. Tourne-les plein sud.
Le soleil de midi est à 45° au-dessus de l'horizon.
À plat, un panneau reçoit environ 29 % de moins à midi, à ce moment de l'année.
Règles reconnues pour un angle fixe : toute l'année, environ 0,76 × la latitude + 3° ; l'été, la latitude moins 15° ; l'hiver, la latitude plus 15°. Quelques degrés de plus ou de moins changent très peu la production. Le calculateur complet compte la vraie météo, l'ombre et la neige.
Les mots à connaître
- Watts (Wc)
- La puissance mesurée en laboratoire, au meilleur. Dehors, compte environ 80 % de ce chiffre.
- Rendement
- La part de la lumière transformée en électricité : environ 20 à 23 % aujourd'hui. Plus il est haut, plus le panneau est petit pour les mêmes watts.
- Voc et Vmp
- La tension à vide et la tension en marche. Ce sont elles qui décident du branchement et du contrôleur.
- Garantie de puissance
- Le panneau garde au moins un certain pourcentage de ses watts (souvent 80 à 87 %) après 25 ou 30 ans.
- Diodes de dérivation
- Dans la boîte de jonction : elles limitent la perte quand une partie du panneau est à l'ombre.
Les pièges classiques
- Poser les panneaux là où une branche, une cheminée ou une antenne fait de l'ombre une partie de la journée : un petit bout d'ombre coupe une bonne partie de la production.
- Acheter une « trousse de 1 000 W » avec un petit contrôleur PWM : il gaspille une bonne partie de ce que les panneaux donnent.
- Brancher en série des panneaux différents : le plus faible décide pour toute la rangée.
- Poser des panneaux presque à plat dans un endroit où il neige : la neige reste dessus des jours.
- Coller un panneau flexible directement sur un toit noir : il chauffe et perd de la puissance pour de bon.
